低溫熱水地板輻射采暖期舒適、節能等特點在我國北方得到了廣泛應用,傳統的地暖形式又稱為濕式地暖。
近幾年,隨著技術的進步,我過從歐洲引進一種新型的節能地暖,該系統因相對于傳統地暖無混泥土回填
故取名為干式地暖,又因其無填充層,相對于普通地暖減少了占用層高,故又名超薄地暖。
對于干式地暖與濕式地暖的對比研究,目前國內的成果僅限于各自結構層內盤管管徑、排管間距、材料層
厚度對傳熱量的影響,而對于房間的熱環境及系統的節能效率等狀態參數的比較,目前尚無研究成果出現。
在前人的研究基礎上,通過數值計算方法,對于干式地暖與濕式地暖的熱工特性參數進行分析,旨在為今后
工程設計中參數的選樣及系統的優化改造提供一些借鑒。
1.干式地暖與濕式地暖
低溫熱水地板輻射采暖是一種在房間地暖下埋設供暖盤管,通過溫度不超過60℃(民用建筑供水溫度宜采用35℃
~50℃,供回水溫差不宜大于10℃)的低溫熱水為載熱介質來加熱地面,對流為輔的換熱形式想室內房間傳熱的
供暖方式。
該系統因起結構層的不同,又分為濕式地暖和干式地暖兩種。
濕式地暖:
濕式地暖結構如圖1所示,該系統首先在結構層上方鋪設導熱系數不大于0.05W.m.K、厚度不小于20mm絕熱材料聚苯
乙烯泡沫塑料作為保溫層來阻擋熱量的向下傳遞:
之后再保溫層上方加裝反射膜無紡布基鋁箔作為超導層來強化傳熱,反射膜上方鋪設地熱管線,一般為PE-RT、PE-X貨
PB管,采用柿子粒徑不大于10mm、水泥砂漿體積不小于1:3、混泥土強度等級不小于C15的豆石混泥土進行回填.
最后在填充層上方進行找平,并鋪設裝飾材料。保證濕式地暖系統整體占用空間高度約為8cm.

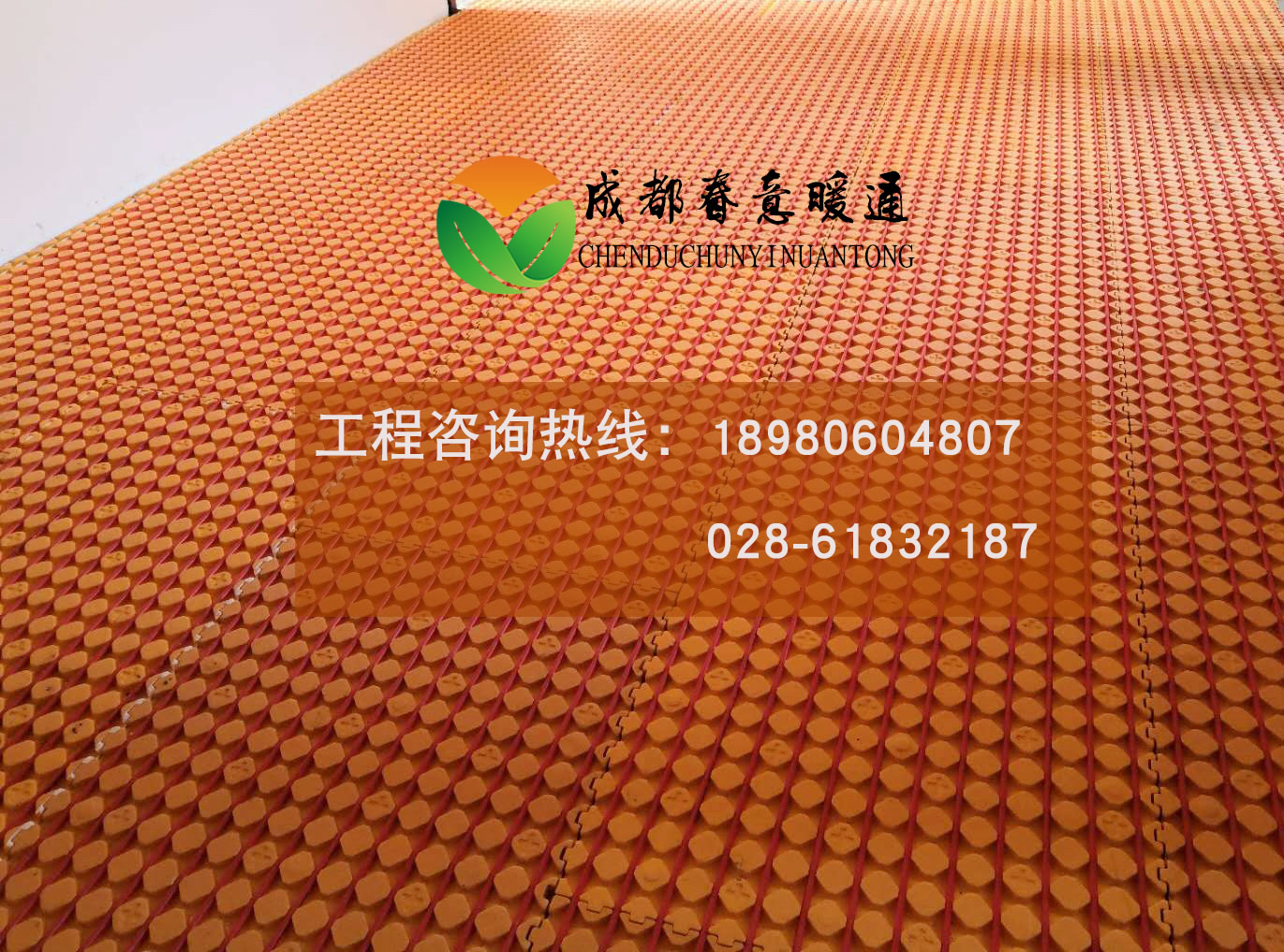

干式地暖:干式地暖又可稱為超薄地暖,與濕式地暖相比,干式地暖不設填充層,保溫層采用預制的環保擠塑保溫成型
板XPS,加熱管線嵌入預制模塊凹槽內,加熱管上方直接鋪設地表裝飾材料,地板模塊整體厚度為3.5cm。該系統無混泥
土無回填,重量輕,降低了結構層的荷載,避免了由于散應力引起的地面開裂現象,由于保溫層厚度的增加,減少了熱
量的向下傳遞,提高了系統的熱效率,同事改系統還具有安裝維修方便、占用空間小、升溫快、更節能等優點,但由于
其沒有混泥土蓄熱回填,故干式地暖的蓄熱能力不及濕式地暖。
